Quelle est la durée d’un électrocardiogramme et comment se déroule-t-il ?



L’électrocardiogramme joue un rôle crucial dans la détection des problèmes cardiaques et est largement utilisé dans les hôpitaux et les centres de soins. Mais combien de temps dure un électrocardiogramme ? Quels sont les facteurs qui peuvent influencer sa durée ? Et comment pouvez-vous optimiser vos enregistrements pour garantir la meilleure qualité de résultats ? Nous répondons à ces questions au sein de cet article.



Qu’est-ce qu’un électrocardiogramme ?



L’électrocardiogramme (plus communément appelé ECG) est un examen qui permet d’enregistrer l’activité électrique du cœur utilisé pour détecter les problèmes cardiaques tels que les arythmies, les maladies coronariennes et les infarctus du myocarde. L’ECG est également utilisé pour suivre l’évolution de ces maladies et évaluer l’efficacité des traitements.



Le processus d’enregistrement d’un électrocardiogramme est simple et non invasif. Le patient est allongé sur une table d’examen et des électrodes sont placées sur sa poitrine, ses bras et ses jambes. Celles-ci sont ensuite connectées aux différentes dérivations via des adaptateurs ou des pinces. Une fois que les électrodes sont en place, l’enregistrement débute et les données sont recueillies pendant une période donnée.

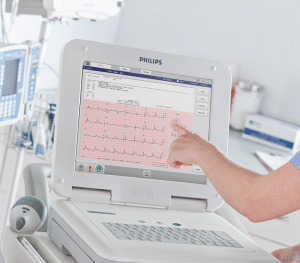

Quelle est la durée d’un ECG ?





La durée d’un électrocardiogramme peut varier en fonction de plusieurs facteurs. En général, un ECG standard prend environ 5 à 10 minutes pour être réalisé. Cependant, cela peut varier en fonction du nombre de dérivations nécessaires pour l’examen. Par exemple, un examen ECG à 12 dérivations prendra plus de temps qu’un monitorage ECG à 3 dérivations.

D’autres facteurs peuvent également influencer la durée de l’électrocardiogramme, tels que le type d’examen. Par exemple, un ECG à l’effort peut durer plus longtemps qu’un ECG de repos en raison de la durée de l’exercice. De même, un ECG ambulatoire peut être porté pendant 24 heures ou plus.



Par ailleurs, des facteurs liés à l’électrocardiographe lui-même peuvent influer sur la durée de l’examen. En effet, les appareils les plus complets disposent de fonctionnalités avancées permettant d’optimiser le temps d’examen. C’est notamment le cas de la fonctionnalité d’indication de qualité du signal qui permet de s’assurer que le signal est bon et donc que le tracé ECG sera de bonne qualité. Des outils d’aide à la décision comme les algorithmes d’interprétation peuvent également permettre de gagner du temps lors de la lecture du tracé. Enfin, il est également possible de gagner du temps lors de la préparation de l’examen grâce à un ECG équipé d’un lecteur de codes-barres qui permettra de renseigner rapidement dans l’appareil les informations liées au patient.





Comment se déroule un électrocardiogramme ?

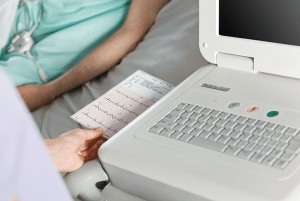

Tracé ECG qui s'imprime



L’examen d’un électrocardiogramme est une procédure simple et rapide qui peut durer entre 5 et 10 minutes.

Voici les étapes clés du déroulement de l’examen :



  • Préparation du patient : Le patient est invité à se déshabiller pour permettre la pose des électrodes sur la peau. Le personnel soignant prépare toujours la peau du patient selon les techniques appropriées. La bonne préparation de la peau permet de garantir la qualité des enregistrements ECG. La peau étant peu conductrice, elle génère fréquemment des artefacts qui provoquent une distorsion du signal ECG.



Pour préparer la peau avant l’enregistrement d’un ECG : Si nécessaire, le personnel soignant coupe ou rase les poils au niveau du site d’application des électrodes car une pilosité excessive empêche d’obtenir une connexion de bonne qualité. La peau est soigneusement lavée avec de l’eau savonneuse puis elle est séchée en étant frottée vigoureusement pour augmenter le flux sanguin capillaire dans les tissus et pour éliminer les peaux mortes et les traces de sébum. Il ne faut pas utiliser d’alcool car cela risque de dessécher la peau.Si le personnel soignant n’a pas le temps de suivre cette procédure, il peut simplement frotter le site d’application des électrodes avec de la gaze pour éliminer les cellules mortes et augmenter le flux sanguin capillaire (pour les adultes uniquement).







  • Positionnement des électrodes : Le professionnel de santé pose les électrodes sur la poitrine, les bras et les jambes du patient. Le nombre d’électrodes peut varier en fonction du type d’examen, mais il est généralement compris entre 10 et 12.





  • Enregistrement de l’ECG : L’enregistrement de l’activité électrique du cœur commence alors, généralement pendant une durée de 30 secondes à 5 minutes. Pendant ce temps, le patient doit rester calme et ne pas parler.





  • Interprétation du tracé ECG : À la fin de l’enregistrement, les électrodes sont retirées et le patient peut se rhabiller. Le professionnel de santé peut ensuite interpréter le tracé de l’électrocardiogramme pour détecter d’éventuelles anomalies cardiaques.



En termes de sensations ressenties, l’examen ECG est totalement indolore et non invasif. Le patient ne ressent aucune douleur pendant la pose des électrodes ni pendant l’enregistrement. Cependant, certaines personnes peuvent ressentir une gêne ou un inconfort lié à la pose des électrodes sur la peau. Dans de rares cas, une irritation cutanée peut apparaître, mais elle disparaît généralement rapidement après la fin de l’examen.





La gamme ECG Philips, une gamme complète de solutions matérielles et logicielles pour vos ECG

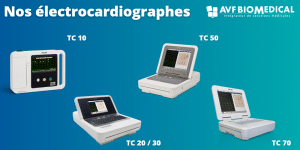

La gamme ECG d'AVF Biomédical



Afin de permettre à chaque établissement de soins de proposer la meilleure prise en charge patient possible, Philips a imaginé une gamme complète d’ECG adaptée à tous les besoins. Composée de solutions matérielles (ECG de repos, Épreuve d’effort, Holter…) et logicielles, cette gamme permet de bénéficier d’une interface unique pour le personnel soignant, ce qui lui permet de gagner du temps dans la réalisation, l’enregistrement et l’interprétation des ECG.



Les ECG de la gamme Philips sont équipés de fonctionnalités avancées telles qu’un indicateur de qualité du signal et d’inversion des dérivations, d’un algorithme d’interprétation facilitant la prise de décision (en option sur les TC10, 20 et 30) et d’un lecteur codes-barres (en option).



  • ECG portable 6 pistes Philips PageWriter TC10 : Adapté pour les EHPAD et services de télémédecines entre autres, le TC10 est apprécié pour son format compact et facilement transportable d’une chambre à une autre. Disposant d’un écran tactile de 6.5 pouces, de 6 pistes, d’une carte réseau permettant l’export en PDF et XML et d’une mémoire de 5 examens dans ses fonctions de base, le TC10 peut être complété par des fonctionnalités avancées en option telles que l’export en format Dicom, le stockage de 200 examens ECG ou encore l’algorithme d’interprétation DXL.





  • ECG A4 12 pistes Philips PageWriter TC20 : Beaucoup utilisé par les services de médecine générale entre autres, le TC20 dispose comme les autres ECG de la gamme PageWriter d’un indicateur de qualité du signal et d’inversion des dérivations, permettant de s’assurer de la qualité du tracé ECG. Il est également équipé d’un écran tactile fixe (6.5 pouces), d’un câble analogique 8000 Hz et d’une prise USB. Ses options telles que le chariot, l’algorithme DXL, la connectivité Wi-Fi ou son lecteur de codes-barres rendent son utilisation encore plus complète et adaptée à vos besoins.





  • ECG A4 12 pistes Philips PageWriter TC30 : Comme le TC20, le TC30 est relativement adapté pour la consultation et le contrôle ECG. Son écran tactile inclinable (6.5 pouces), son boîtier numérique 8000 Hz et ses 2 prises USB le distinguent du TC20. Ils disposent des fonctionnalités avancées en option (comme le TC20), telles que la possibilité d’exporter les rapports en format DICOM, l’enregistrement continu ou encore le lecteur codes-barres. Une 2nde batterie permettant de mieux gérer la charge des appareils est également disponible en option.





  • ECG A4 12 pistes Philips PageWriter TC50 : Souvent utilisé pour les consultations de cardiologie ou dans les services d’urgences et de réanimation, le TC50 dispose dans ses fonctions de base d’un écran rabattable (10.4 pouces) et d’un enregistrement continu pendant 10 minutes (contre 5 pour les TC10, 20 et 30 et en option). Sa carte réseau permet l’export en PDF et XML et jusqu’à 200 ECG peuvent être stockés sur clé USB pour PDF. Le TC50 dispose d’options avancées telles que la possibilité de passer sur 18 dérivations, d’exporter en DICOM, ou de lire les codes-barres.





  • ECG A4 12 pistes Philips PageWriter TC70 : Doté d’un grand écran tactile de 15 pouces facilitant la lecture du tracé, le TC70 est utilisé dans le cadre de consultations en d’explorations dans les services de cardiologie. L’identification du patient est incluse dans ses fonctionnalités, tout comme la connectivité LAN ou encore le stockage de 200 ECG.



En plus de ces 5 électrocardiographes de repos, la gamme Philips comprend le système d’épreuve d’effort par télémétrie ST80i, disposant d’un module patient sans fil pour gagner en temps et en confort et d’un holter léger, étanche et confortable permettant un enregistrement de 24 heures à 7 jours.



La plateforme de gestion des ECG IntelliSpace ECG, permet quant à elle de gérer les ECG multimodalités en permettant d’adresser les flux ECG à la bonne personne, au bon moment et au bon endroit. Elle permet en effet l’accessibilité sur une même plateforme, dispose d’une interoparabilité avec les systèmes DPI et IntelliSpace Cardiovascular. IntelliSpace ECG est disponible de partout grâce à sa plateforme web compatibles avec les navigateurs standards, et s’adapte aux ECG d’appareils d’autres marques sous format DXL.
